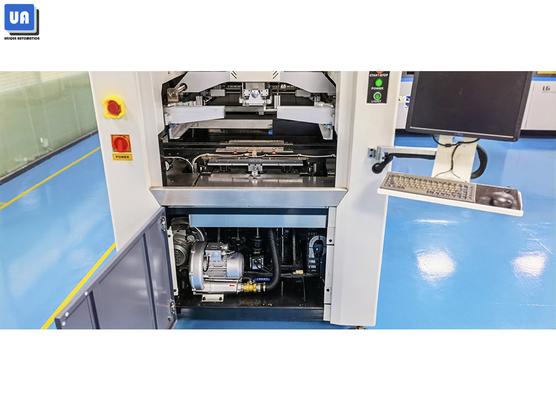

Cadeia de fabricação sem chumbo do MERGULHO de For da impressora da pasta da solda de SMT do controle do PC

PC Control Lead Free SMT Solder Paste Printer For DIP Assembly Line
PC Control Lead Free SMT Solder Paste Printer For DIP Assembly Line
video play

Imagem Grande :  Cadeia de fabricação sem chumbo do MERGULHO de For da impressora da pasta da solda de SMT do controle do PC

Detalhes do produto:
Lugar de origem: China
Marca: UA
Certificação: CE
Número do modelo: A5
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Detalhes da embalagem: embalagem do vácuo para o transporte do mar
Tempo de entrega: 5-30 dias
Termos de pagamento: T/T
Habilidade da fonte: 25 unidades pelo mês
Descrição de produto detalhada
Espessura do PWB: 0.5-5mm Altura do transporte: 900±30 milímetro
Imprimindo a precisão: ±0.025mm Tempo de ciclo: < 9s="">
Comutação do produto: <4min> Método de controle: Controle do PC
Peso da máquina: Sobre 980kg FOV DO CCD: 8*6 milímetro
Nome do produto: Pasta Pinter da solda Característica: Impressora da tela da pasta da solda sem chumbo
Realçar:

Impressora da pasta da solda de SMT

,

Impressora da pasta da solda do controle do PC

,

Máquina de impressão da pasta da solda de SMT

impressora automática sem chumbo da pasta da solda de 50*50mm SMT para a cadeia de fabricação do MERGULHO


A data básica da impressora A5 da pasta da solda

Impressora da pasta da soldaA5
Quadros de telaMin Size: 370*370 milímetro
Max Size: 737*737 milímetro
Espessura: 25-40 milímetros
PWB Min Size50*50 milímetro
PWB Max Size400*340 milímetro
Espessura do PWB0.4-6 milímetros
Warpage do PWB< 1="">
Altura do transporte900±40 milímetro
Sentido do transporteOpcional
Velocidade de transporte1500mm/S máximo programável
PWB do lugar da placaSistema de apoio: Tabela magnética de Pin/Up-dowm
Ajustado/Supportblock à mão
Apertando o sistema: Lado que aperta, bocal do vácuo
Cabeça de cópiaDuas cabeça de impressão motorizadas independentes
Velocidade do rodo de borracha6-200 mm/sec
Pressão do rodo de borracha0-15kg
Tipo do rodo de borrachaDe aço inoxidável (Strandard), plástico
velocidade da separação do estêncil0.1-20 mm/sec Progammable
Sistema de limpezaSeco, molhado, vácuo (programável)
Escalas de ajuste da tabelaX: ±10mm; Y: ±10mm
FOV DO CCD8*6 milímetro
Inspeção da pasta da solda2D padrão da inspeção
Máquina
Repita a precisão de Posistion± 0.01mm
Imprimindo a precisão± 0.025mm
Tempo de ciclo<7s>)
Comutação do produto<5min>
Ar exigido4,5 ~ 6 quilogramas /cm2
Entrada de poderC.A.: 220±10%, 50/60HZ 3kw
Método de controleControle do PC
Dimensão da máquina1220*1375*1500mm (L*W*H)
Peso da máquinasobre 1000kg


Sistema de limpeza da impressora A5 da pasta da solda
O sistema de limpeza do estêncil é automático e eficaz. Três opções da tinturaria, da limpeza molhada e da limpeza do vácuo podem ser selecionadas para usar-se individualmente, e para multiplicar. E você pode igualmente escolher limpar manualmente. A unidade a limpar é separada da câmera do CCD, que pode minimizar a carga do motor e do impulso, melhorar a precisão e a velocidade de posicionamento e estender a vida útil. O sistema de sistema de extinção de incêndios assegura a pulverização uniformemente, de cima para baixo. A função do software pode controlar a dosagem do álcool e o papel de limpeza do estêncil, salvar eficazmente mais materiais de consumo. A limpeza do vácuo é apoiada com um fã dedicado, poderoso e eficaz.

Sistema do raspador da impressora A5 da pasta da solda
Tipo da ponte do arco que suspende o PWB conectado direto da posse do bloco do vácuo da braçadeira do lado do raspador e do apoio do PWB firmemente e para assegurar a cabeça de cópia com o contato deajuste programável e suspendendo do motor deslizante drive.full mesmo entre o PWB e o estêncil.
O tipo de posicionamento de quatro rodas da corrediça com os slideres dobro bilaterais assegura a precisão e a estabilidade moventes quando o raspador está correndo para a frente e para trás. Dois grupos de cabeças separadas do raspador são conduzidos respectivamente por dois motores deslizantes da elevada precisão, assegurando a precisão e a estabilidade da pressão. O sistema de controlo fechado da pressão l0 pode exatamente detectar e controlar a pressão do rodo de borracha durante a produção do tempo real.

Relação da operação da impressora A5 da pasta da solda
Usando a relação da operação de Windows XP, e fácil aprender para o usuário, com boa função interativa homem-máquina. Programando é projetado com ensino e a função da navegação, orientação está disponível em cada etapa. Chinês/diagnóstico de funcionamento seletivo inglês do registro do jornal/divisão/divisão

Imagem e sistema ótico da impressora A5 da pasta da solda
Luz uniforme do anel, mais baixo do sistema superior claro do brilho alto série coaxial e avançado da visão da compensação clara, automático completos e de exato reconhecido de todo o tipo pontos de MARK. Aplicável para o chapeamento da lata, o chapeamento de cobre, o chapeamento de ouro, a lata que pulverizam, o FPC e os outros tipos PWB com as cores diferentes, capazes de assegurar a precisão alta.
Oficina do conjunto
Cadeia de fabricação sem chumbo do MERGULHO de For da impressora da pasta da solda de SMT do controle do PC 0
Cadeia de fabricação sem chumbo do MERGULHO de For da impressora da pasta da solda de SMT do controle do PC 1

Testes antes da entrega
Cadeia de fabricação sem chumbo do MERGULHO de For da impressora da pasta da solda de SMT do controle do PC 2
Cadeia de fabricação sem chumbo do MERGULHO de For da impressora da pasta da solda de SMT do controle do PC 3

Transporte
