Detalhes do produto:
Condições de Pagamento e Envio:
|
| Pré-aquecendo o comprimento da área (milímetros): | 1160 MILÍMETROS | Método refrigerando: | Forçado - refrigerar de ar |
|---|---|---|---|
| Controle: | PLC + medidor do controle | Método da transmissão: | Cilindro do ar |
| Tamanho (milímetros): | 3400*1100*1650 | Peso: | 1010kg |
| Material do potenciômetro da solda: | De aço inoxidável | Altura do transporte: | Aproximadamente 760 milímetros |
| A largura do transporte ajusta: | Manual | Capacidade do potenciômetro da solda (quilogramas): | Aproximadamente 325 quilogramas |
| Realçar: | máquina de solda da onda de 3400*1100*1650mm,Pré-aquecendo a máquina de solda da onda de 1150MM,máquina de solda de 3400*1100*1650mm SMT |
||
linha de produção pequena de solda de SMT da máquina da onda de 3400*1100*1650mm
Linha de produção pequena fábrica de SMT de máquina de solda da onda sem chumbo

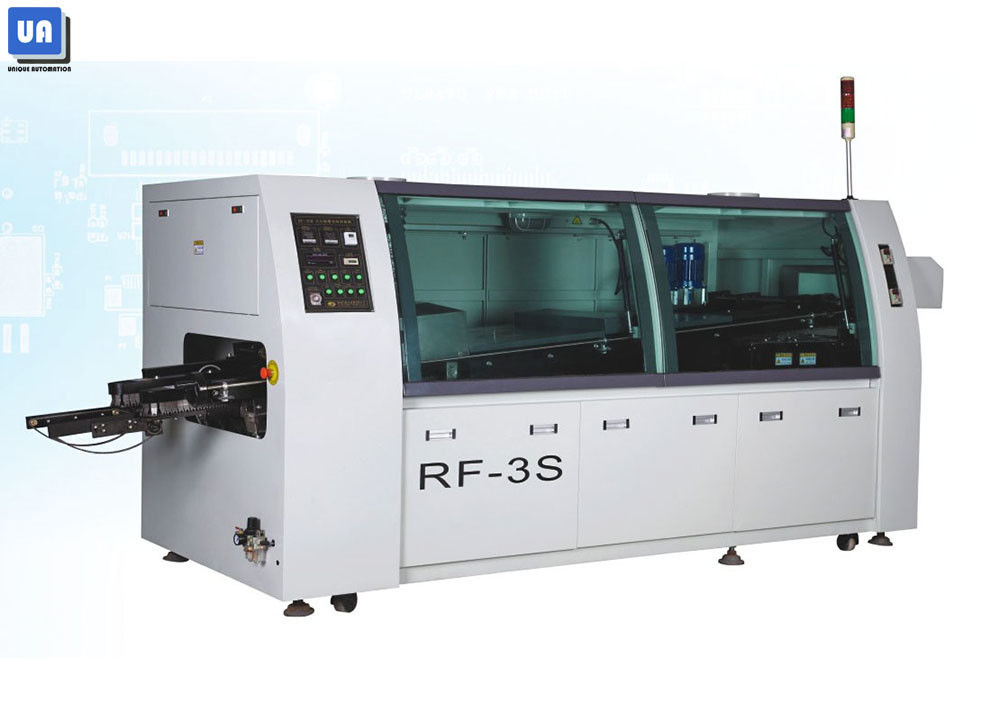

Características do equipamento RF-3S da solda da onda
1. Projeto eficiente, de poupança de energia, sem chumbo, favorável ao meio ambiente, seguro e novo, operação simples, manutenção conveniente.
2. sistema de energia automático, controle do conversor de frequência, sistema de entrada automático da placa.
3. sistema de pulverizadores do fluxo usando o bocal de pulverizador da exploração, bocais japoneses e os cilindros pneumáticos rodless e o controle do PLC, exato e seguro.
4. pré-aquecer o sistema usa o controle de temperatura três independente de modo que para assegurar a preservação excelente do calor, uniformidade da temperatura, diferença da temperatura não mais do que ±2ºC.
5. as garras da corrente do transporte da liga, a lata especiais da não-vara e asseguram a qualidade de soldar a placa do PWB.
6. o fogão da lata adota o controle de independente de alta frequência importado do motor da conversão, desempenho estável.
7. fornalha sem chumbo da solda com o projeto, proteção ambiental independente e a segurança, fáceis de limpar.
8. usos controle infravermelho independente de alta velocidade do PID da fornalha de pré-aquecimento do fogão da lata e do aquecimento 2 (aquecimento do IR).
9. o tempo pode ser controlado, nós pode pré-ajustar funções de interruptor, fogão da lata pode aquecer-se dentro de 90 minutos.
10. Com função de memória da caixa negra, a máquina pode sempre armazenar os registros de gestão da produção, melhora a eficiência do trabalho.
11. função de limpeza da garra automática para assegurar a limpeza das garras.
12. Projeto razoável e sistema de alarme sensível da segurança da falha para assegurar a segurança estável do desempenho e dos operadores.
Especificação do equipamento RF-3S da solda da onda
| Modelo | RF-3S |
| Sistema de transporte | |
| Largura do PWB (L x W) | 300 MILÍMETROS |
| Sentido do transporte | Opcional |
| Altura do transporte | 750 MILÍMETROS |
| Afastamento de Componet (milímetros) | 130 MILÍMETROS |
| Ajuste da largura do transporte | Manual |
| Ângulo do transporte | 4 ~ 6 C |
| Pré-aquecendo o sistema | |
| Pré-aquecendo o modelo | Tubo do IR |
| No. de zonas de pré-aquecimento | 1 |
| Pré-aquecendo o comprimento | 1150 MILÍMETROS |
| Pré-aquecendo o Temp. | Temperatura ambiente: ~300C |
| Tempo morno | Aproximadamente 20/min |
| Sistema de pulverização | |
| Método da transmissão | Cilindro do ar |
| Fluxo de fluxo | Válvula de regulador de pressão |
| Auto alimentação do fluxo | Opcional |
| Método da exaustão | Exaustão superior |
| Capacidade da exaustão | 25M3/min |
A outra informação do equipamento RF-3S da solda da onda
| Revestimento e qualidade | ||
| A qualidade depender das temperaturas apropriadas quando aquecimento e das superfícies corretamente tratadas. | ||
| Defeito | Causas possíveis | Efeitos |
| Quebras | Esforço mecânico | Perda de condutibilidade |
| Cavidades | Superfície contaminada | Redução na força |
| Falta do fluxo | Condutibilidade pobre | |
| Insuficiente pré-aquecimento | ||
| Espessura errada da solda | Temperatura errada da solda Velocidade errada do transporte |
Susceptível para forçar Demasiado fino para a carga atual Construção de uma ponte sobre indesejada entre trajetos |
| Condutor pobre | Solda contaminada | Falhas de produto |
Embalagem do produto
